在半導體制造領域，良率一直是衡量生產效率與產品質量的重要指標。隨著技術的不斷進步，芯片的特征尺寸日益縮小，結構愈發復雜，這對晶圓清洗提出了前所未有的挑戰。然而，正是在這一背景下，晶圓清洗機以其獨特的技術優勢，成為了提升良率的秘密武器。本文將深入探討晶圓清洗機的工作原理、關鍵技術特點及其在半導體制造中的重要作用，以期為讀者揭示這一神秘設備背后的奧秘。

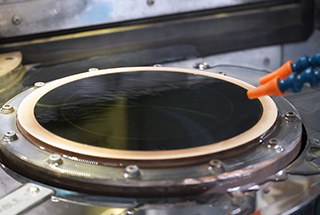

晶圓清洗機，顧名思義，是專門用于清洗晶圓表面的設備。其工作原理主要基于物理和化學方法的結合，通過一系列精細的步驟，確保晶圓表面的清潔度，為后續的半導體工藝環節打下堅實基礎。具體來說，晶圓清洗過程通常包括加藥與浸泡、噴淋與刷洗、漂洗與沖洗、干燥等幾個關鍵步驟。
在加藥與浸泡階段，清洗槽中加入特定的化學藥劑，如酸性過氧化氫和氫氧化銨溶液。這些化學物質能夠與晶圓表面的污染物發生反應，使其松動并部分溶解。晶圓隨后被放入清洗槽中進行浸泡，污染物在化學藥劑的作用下逐漸被分解和溶解。這一過程不僅有效去除了晶圓表面的大部分污染物，還為后續的清洗步驟奠定了良好基礎。
噴淋與刷洗階段則是利用高壓噴淋系統和物理刷洗系統對晶圓表面進行深度清潔。高壓噴嘴將清洗液均勻噴淋到晶圓表面，通過機械力和化學作用共同去除附著的污染物。同時，刷洗系統的刷子開始旋轉，對晶圓表面進行物理刷洗，進一步去除頑固污漬。這一過程中，清洗液中的化學成分會與污染物發生反應，加速其分解和溶解，確保晶圓表面的徹底清潔。
漂洗與沖洗階段則是為了去除晶圓表面殘留的清洗液和已溶解的污染物。晶圓被轉移到漂洗槽中進行漂洗，通常使用去離子水或其他合適的溶液進行。漂洗完成后，還會進行沖洗步驟，確保晶圓表面的徹底清潔。這一步驟對于防止污染物重新附著于晶圓表面至關重要。
干燥階段則是晶圓清洗過程的最后一步。晶圓被送入干燥腔室內，通過真空干燥、熱風干燥或氮氣吹掃等方式，快速去除晶圓表面殘留的水分。這一過程要求極高的精度和溫度控制，以避免因水分殘留或熱應力導致晶圓表面產生新的缺陷。在真空干燥法中，晶圓處于低氣壓環境中，利用加熱和減壓促使水分迅速蒸發，同時避免了因表面張力引起的水滴殘留問題。而熱風干燥則通過調節適宜的風溫和風速，確保水分均勻快速地蒸發，同時防止熱損傷。氮氣吹掃法則利用惰性氣體的高純度和低濕度特性，以較低的流速輕輕吹過晶圓表面，帶走殘留的水分和微小顆粒，保持晶圓表面的極致潔凈。
經過這一系列精密控制的清洗步驟，晶圓表面的污染物被徹底清除，為后續的光刻、蝕刻、離子注入等關鍵工藝提供了完美的基底。晶圓清洗機憑借其高效、精確的清洗能力，在半導體制造中扮演著不可或缺的角色，不僅顯著提升了良率，還推動了半導體技術的持續進步。隨著半導體行業的蓬勃發展，晶圓清洗機技術也將不斷創新，迎接更微小、更復雜芯片制造帶來的新挑戰，為構建更智能、更高效的數字世界貢獻力量。
?
