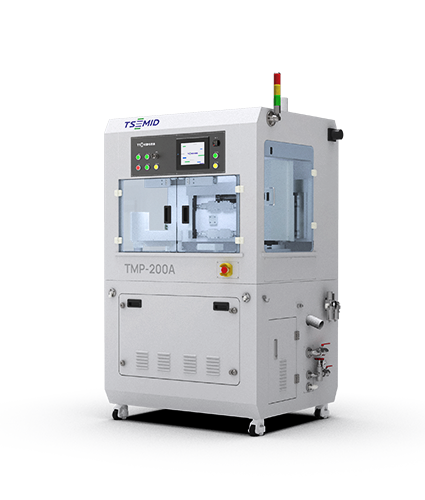

化學機械拋光機（Chemical-Mechanical Polishing，簡稱CMP）作為一種先進的表面處理技術，自20世紀80年代中期被IBM公司引入集成電路制造工業以來，便以其獨特的優勢在半導體制造、光學器件加工及精密機械部件制造等領域展現出了巨大的應用潛力和發展前景。CMP技術不僅極大地提升了加工精度和表面質量，還推動了相關產業的快速發展，成為現代高科技制造領域不可或缺的重要工具。
CMP技術結合了化學腐蝕與機械磨削的雙重作用，通過精密控制工藝參數，實現了對工件表面的高精度平坦化處理。這一技術的核心在于拋光液的配制及其與工件表面的相互作用。拋光液通常由超細磨粒、化學腐蝕劑、分散劑、穩定劑等多種成分組成，這些成分的選擇和配比直接影響拋光效果。納米級磨料粒子，如CeO2，能夠在機械力的作用下對工件表面進行微量的材料去除，而化學腐蝕劑則通過與工件表面發生化學反應，形成一層易于去除的軟化層，從而加速拋光過程。
在拋光過程中，工件被置于拋光機上，與拋光墊及拋光液之間形成穩定的接觸和相對運動。拋光墊通常采用具有彈性的材料制成，以確保拋光過程的均勻性和穩定性。拋光機通過調整合適的下壓力和旋轉速度，使拋光液中的磨粒和化學腐蝕劑在工件表面產生有效的摩擦和腐蝕作用，從而實現材料的去除和表面修飾。這一過程中，化學腐蝕降低了材料的硬度和強度，使得機械磨削更加容易進行；而機械磨削則不斷去除表面材料，暴露出新的表面供化學腐蝕劑繼續作用。兩者相輔相成，既提高了加工效率，又保證了加工質量。
CMP技術能夠實現納米級甚至原子級的表面平整度，使得加工出的表面質量達到了前所未有的高度。這種高精度的表面處理技術對于半導體制造尤為重要，因為微小的表面缺陷都可能導致芯片性能的下降或失效。在集成電路制造中，CMP技術被廣泛應用于晶圓表面的平坦化處理，以確保后續工藝如光刻、蝕刻和沉積等能夠順利進行，從而提高芯片的成品率和可靠性。CMP技術通過其卓越的平坦化能力，確保了集成電路制造過程中各層膜結構表面的高度一致性，為多層布線結構的高精度構建奠定了堅實基礎。隨著摩爾定律的不斷推進，集成電路的特征尺寸持續縮小，對表面平整度的要求也日益嚴苛。CMP技術不斷進化，從傳統的二氧化硅拋光擴展到對銅、鎢等金屬互連層的拋光，乃至對三維結構如FinFET和3D NAND存儲器的復雜表面進行處理。
為了滿足這些先進制程的需求，CMP工藝和設備不斷創新，如引入先進的終點檢測（End Point Detection, EPD）技術，能夠實時監測拋光過程，精確控制拋光時間，避免過度拋光或拋光不足，進一步提升了加工精度和效率。此外，環保型拋光液的開發也成為趨勢，旨在減少有害物質的排放，符合可持續發展的要求。
CMP技術的持續進步，不僅推動了半導體制造技術的飛躍，也為光學元件、磁性記錄介質、MEMS（微機電系統）等高科技領域帶來了革命性的變化。在這些領域，CMP技術同樣扮演著提升產品性能、降低成本、加速技術迭代的關鍵角色。展望未來，隨著材料科學、納米技術和智能制造的不斷融合，CMP技術將開啟更多前所未有的應用可能，繼續在高科技制造業中熠熠生輝，引領人類探索更精細、更高效、更環保的制造新紀元。
?
