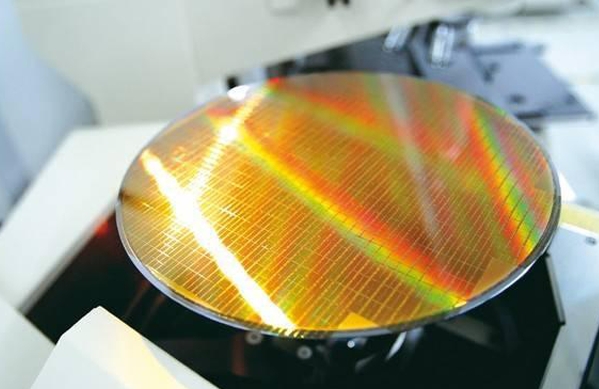

晶圓減薄設備（Wafer Thinning Machine）是一種用于將半導體晶圓從原始厚度（通常為 200-700微米）加工到更薄規格（如 50微米以下）的精密設備。這一工藝在半導體制造中至關重要，主要用于提升芯片性能、優化封裝兼容性或滿足特定應用需求。
核心作用與原理
目的
提高集成度：減薄后晶圓可容納更多芯片層（如3D IC）。
改善散熱：薄晶圓降低熱阻，提升芯片穩定性。
減小封裝體積：適用于手機、可穿戴設備等微型化場景。
增強機械強度：通過減薄和強化工藝（如玻璃化背板）防止晶圓彎曲或斷裂。
關鍵技術
研磨（Grinding）：使用金剛石砂輪或氧化鈰磨料對晶圓背面進行物理切削。
化學機械拋光（CMP）：結合化學腐蝕和機械拋光，實現超光滑表面（Ra < 1nm）。
離子束刻蝕（IBE）：通過高能離子去除材料，精度達納米級。
熱應力釋放：在減薄過程中控制溫度，避免晶圓內部應力集中導致破裂。
典型應用場景
先進封裝
Fan-out封裝：超薄晶圓（如30微米）用于TSV（硅通孔）互連的高密度集成。
MEMS器件：減薄至數十微米以制造微傳感器、執行器等。
高性能芯片
GPU/CPU：薄晶圓提升散熱效率，降低功耗（如蘋果M系列芯片）。
射頻器件：薄化后集成天線或濾波器，縮小器件尺寸。
晶圓測試與切割
減薄后便于探針臺測試（Testing）或激光切割（Laser Scribing）。
工藝流程示例
初始晶圓：厚度約 200微米，表面覆蓋光刻膠或金屬層。
背面減薄：通過研磨或CMP去除大部分材料，保留功能性晶圓層。
清潔與保護：使用等離子體或濕法清洗去除殘留磨料。
臨時鍵合：將薄化晶圓臨時固定在載體上，便于后續加工。
最終拋光：實現原子級平坦度，確保后續封裝良率。
技術挑戰
晶圓完整性：避免減薄過程中產生裂紋或缺陷。
表面損傷：控制拋光應力，防止金屬線路或器件損壞。
工藝兼容性：與現有晶圓制造流程（如光刻、蝕刻）匹配。
典型設備廠商
Applied Materials：提供全自動減薄拋光系統（如Eclipse系列）。
Evatec：擅長超薄晶圓減薄（如厚度<20微米）。
日立（Hitachi）：高精度離子束減薄設備。
總結
晶圓減薄設備是半導體制造中連接芯片設計與封裝的關鍵環節，其技術水平直接影響芯片性能、良率和成本。隨著摩爾定律逼近物理極限，超薄晶圓工藝（如“Chiplet”架構）將成為未來半導體創新的重要方向。
